7 avril 2010 3 07 /04 /avril /2010 16:57

Après une petite pause de près de trois semaines...




On reprend les finitions dans le couloir !

Au programme :

- une couche d'enduit sur le mur de la porte coulissante. Il restait quelques inégalités d'épaisseurs à rectifier et quelques fissures à reboucher.

  couloir 0491



- une bande à joint dans un angle de mur, après avoir retiré un ancien câble téléphonique :

couloir 0492

ainsi qu'à la jonction avec l'escalier :

couloir 0493

On enduit ensuite les autres jonctions avec l'escalier :

couloir 0495

comme ici :

couloir 0496

et on applique la bande papier pour éviter les futures fissures :

couloir 0497

On recouvre alors d'une couche d'enduit :

couloir 0498

Repost 0
Published by akpulko - dans Escalier -couloir
commenter cet article
12 mars 2010 5 12 /03 /mars /2010 20:48

Avec la nouvelle norme NFC-15100 concernant les installations électriques dans la maison, les prises téléphoniques de type  "gigogne", c'est-à-dire les bonnes vieilles prises en T à l'envers, sont remplacées par des prises réseaux RJ45.

Après quelques recherches sur le net, je me suis rendu compte qu'autant il était facile de trouver les schémas de câblage des anciennes prises, autant n'emporte le vent dans le cas de ces fameuses prises RJ45... Donc voici le résultat de mes recherches en pratique.

Tout d'abord, le téléphone arrive jusqu'à la maison par le cable PTT : en générale deux fils gris. Dans les installations anciennes, ces fils gris peuvent arriver à une boîte, elle même grise,  équipée de deux fusibles, qui sont devenus obsolètes :

rj45 telephone branchement legrand ethernet cat 6 prise droit croisé

Cette boîte, située chez nous en haut de la porte d'entrée, est la propriété de France Telecom qui est responsable de la ligne qui y arrive, et on ne doit pas en principe y toucher. Après cette boîte, c'est l'installation domestique et on peut y faire ce qu'on veut.

Aujourd'hui, la norme prévoit de remplacer cette boîte par une autre boîte que l'on appelle DTI (Dispositif de Terminaison Intérieur), que l'on a installé dans la cave, à côté d'une autre boîte de dérivation pour l'antenne TV:


La DTI comporte un bornier de douze plots numérotés. On y connecte notre cable réseau, qui est du type grade 2 FTP. Cela veut dire que c'est un cable à 4 paires torsadées (pour limiter les parasites), avec un blindage en feuille d'aluminium. Ceci permet de créer en théorie  une infrastructure télécom et réseau informatique pour des applications à 250 MHz pour une longueur de 60m. C'est pas le mieux, mais c'est déjà bien pour un prix raisonnable. Au mieux, cela permet d'obtenir un réseau informatique résidentiel jusqu'à 1Gbit/s et éventuellement la TV (mais pas en HD....). Bon, dans un premier temps, ces câbles vont juste servir pour le téléphone et l'ADSL.

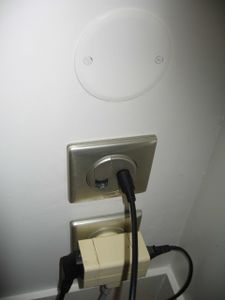

A l'autre bout du câble, notamment dans le salon,  il y a une prise RJ45, associée à la prise d'antenne (en bas) :

rj45 telephone branchement legrand ethernet cat 6 prise droit croisé

Sur la prise d'antenne, on a branché un cable coaxial classique.

Le branchement du cable réseau sur la prise RJ45 a été effectué selon la norme EIA 568 A (il existe aussi la B.... mais ça change pas grand chose du moment que l'on reste cohérent pour chaque prise de la maison... ) :

Borne / Fil                           Fonction
1 / Vert/Blanc :                     TxData +
2 / Vert   :                              TxData –
3 / Orange/Blanc :               RxData +
4 / Bleu  :                              Téléphone
5 / Bleu/Blanc :                    Téléphone
6 / Orange :                           RxData –
7 / Marron/Blanc :               Télévision
8 / Marron :                           Télévision

rj45 telephone branchement legrand ethernet cat 6 prise droit croisé

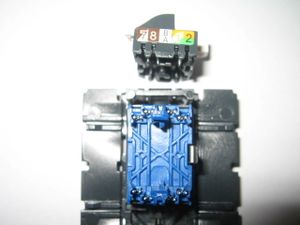

Avec le modèle Céliane de Legrand, il suffit d'enfoncer chaque brin dans une encoche métallique qui va traverser la fine gaine jusqu'au fil. Il n' y a pas besoin de dénuder chauqe brin, c'est automatique !

rj45 telephone branchement legrand ethernet cat 6 prise droit croisé

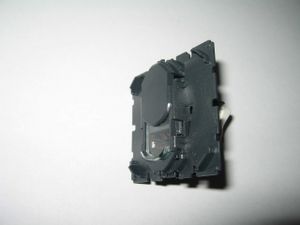

Une fois le couvercle enfoncé, les contacts sont normalement établis :
rj45 telephone branchement legrand ethernet cat 6 prise droit croisé

On peut refixer le mécanisme au mur :

rj45 telephone branchement legrand ethernet

Et rajouter l'enjoliveur :

rj45 telephone branchement legrand ethernet

En ce qui concerne la TV, on utilisait jusqu'à présent le signal de notre freebox HD pour obtenir les chaînes. La qualité nous paraissait  bonne, mais une très nette amélioration a été obtenue grâce à la TNT via le câble d'antenne.


Repost 0
Published by akpulko - dans Electricité
commenter cet article
5 mars 2010 5 05 /03 /mars /2010 19:03
Une fois le réapprovisionnement en cartouches de colle effectué, on continue aujourd'hui la pose de l'encadrement de la porte coulissante côté-couloir par la mise en place d'un chambranle. C'est une moulure de 10 mm d'épaisseur et 40 mm de large que l'on voit juste au dessus du sabot de plinthe :

chambranles 003

Les découpes à 45° se font à avec une scie à onglet :

chambranles 005


Pour lui donner un peu plus de cachet, on élargie ce chambranle avec un tasseau de 18mm x 13 mm collé en périphérie :

chambranles 006

On comble au maximum les interstices avec l'excédent de colle en lissant avec le doigt  et on finit avec un coup d'éponge légèrement humide :

chambranles 007

On est prêt à poser les plinthes sur ce côté du mur.
Repost 0
Published by akpulko - dans Escalier -couloir
commenter cet article
