11 juillet 2009 6 11 /07 /juillet /2009 11:00
Installer des spots dan un faux-plafond est très simple, surtout si on a prévu la mise en place du cable d'alimentation électrique au moment du montage du faux-plafond. Pour l'éclairage, les fils ont en général une section de 1.5 mm2 (ici cable RO2V). Le fil de terre, bien que non utilisé, est toutefois obligatoire. Prévoir une longueur de cable suffisante.

On commence par repérer l'emplacement des spots sur le plafond. Le dressing faisant 1 m de la large, dont à peu près la moitié sera occupé par les éléments, les spots seront placés à 25 cm du mur. On perce avec une scie-cloche (diamètre 72 mm) montée sur une perceuse.

spots faux-plafond dressing

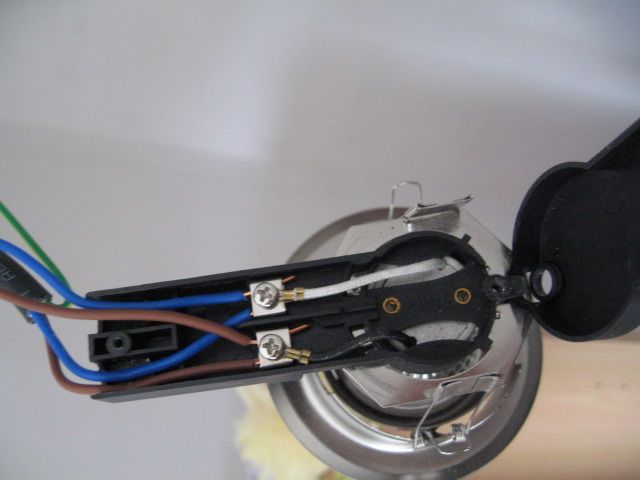

On connecte les spots deux à deux en parallèle. Le fil bleu correspond au neutre, on le  branche sur la borne (N), le fil marron (ou rouge, ou noir) correspond à la phase, on le branche sur la borne (P).

spots faux-plafond dressing

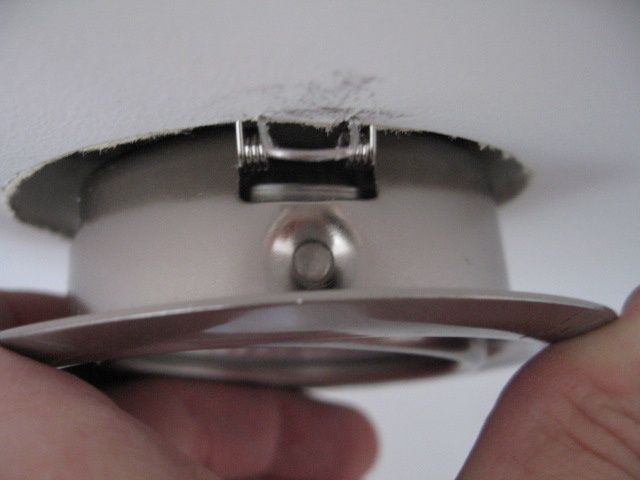

Les spots sont en général munis d'un système de pattes qui s'écartent au fur et à mesure qu'on les enfonce dans le trou, assurant une bonne fixation au plafond.

spots faux-plafond dressing

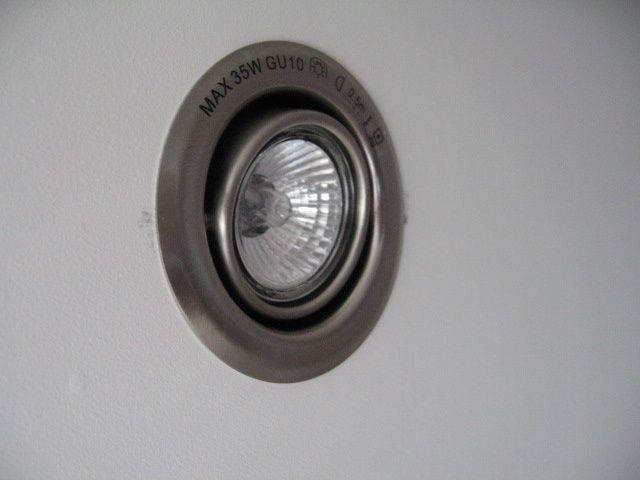

Le spot est orientable, ce qui permet de diriger le faisceau lumineux vers les vêtements

spots faux-plafond dressing

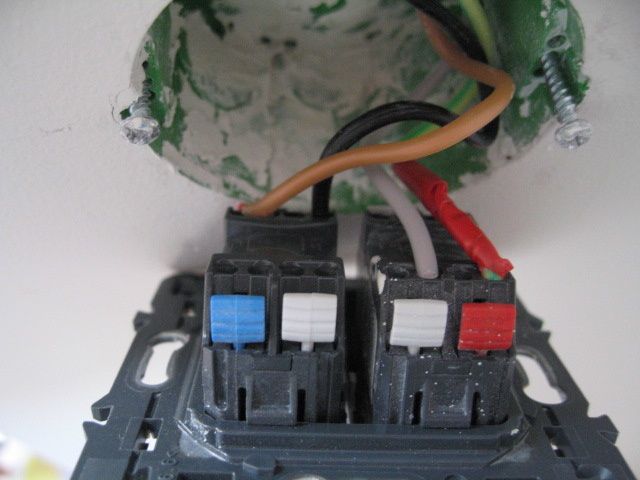

Il reste à faire les connections au niveau de l'interrupteur. Ici on utilise seulement deux bornes d'un va-et-vient  (partie gauche) pour le dressing. La partie droite est un bouton-poussoir alimentant la bobine d'un télérupteur pour l'éclairage de la chambre (3 points de commande). Tous les cables (éclairage + interrupteurs) arrivent à une boîte de dérivation, ce qui permet une grande souplesse dans la gestion des branchements.

spots faux-plafond dressing

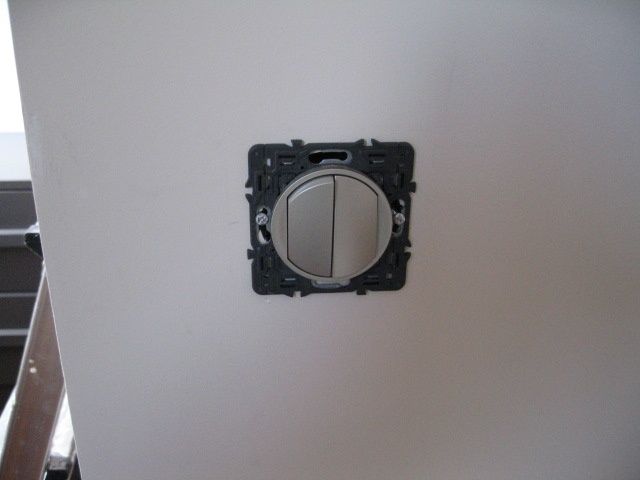

On peut revisser le support et remettre la plaque de finition.

spots faux-plafond dressing

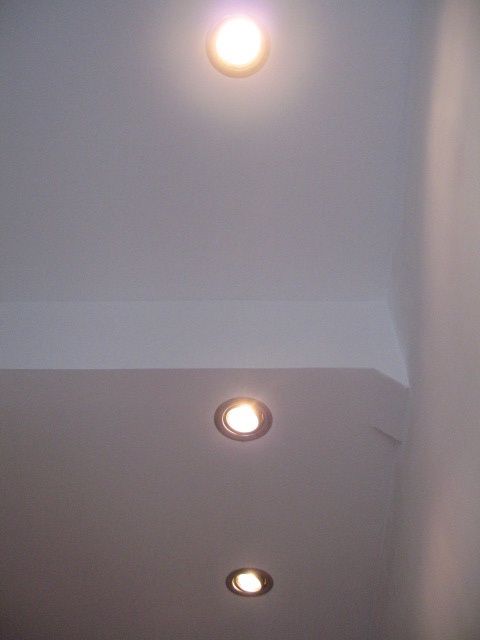

Ca marche !

spots faux-plafond dressing

Partager cet article

Repost 0
Published by akpulko - dans Dressing
commenter cet article

commentaires

e et c aux travaux 11/07/2009 21:05

J’apprécie de détail de vos articles sur la pose des spots.
C’est un plaisir de suivre vos travaux et rien de telle des spots pour éclairer.
C’est des lampes LED ou Halogène ?
Bon week end

akpulko 12/07/2009 12:44


Merci beaucoup pour votre commentaire.
Les spots sont pour l'instant halogène car je les avais achetés il y pas mal de temps. Je les remplacerai par des LED quand les prix auront un peu baissé...
